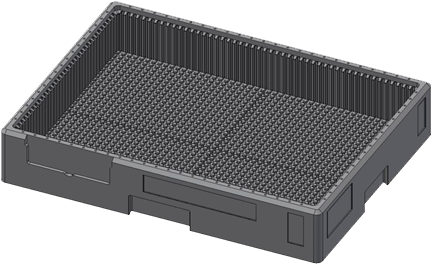

| In Profil bestückbare Bauteile: | |
|---|---|
| Stärke: | bis 7 mm |
| Höhe: | bis 105 mm |
| Länge in Längsrichtung: | von 745 bis 750 mm (ohne Einsatz eines Querteilers) |
| Länge in Querrichtung: | von 540 bis 545 mm* (ohne Einsatz eines Längsteilers) |
| derzeit sind keine Längs- und Querteiler verfügbar | |

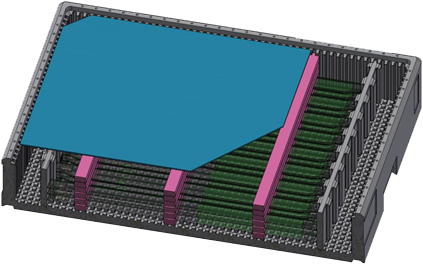

Variante mit in Standardprofil fixierten, individuellen Querteilern, die es ermöglichen, mit Hilfe einer Zwischenlage eine Glasblende waagerecht aufzunehmen und zuverlässig zu fixieren.
Weitere Abstimmung auf Rückfrage.
*Berücksichtigung der Toleranzen von Packgut und LTB erforderlich

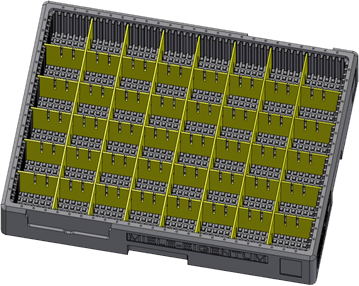

| In Profil bestückbare Gefache: | |
|---|---|
| Stärke der Stege: | bis 7 mm |
| Höhe der Stege: | bis 105 mm |
| Fachgrößen: | abhängig von Profilteilung einstellbar |
| Höhe Packgut: | bis 100 mm |
| Material Gefache: | von Packgut abhängig wählbar > Hohlkammerplatte > Strukturkammerplatte ◦ Beschichtung möglich > Kunststoffplatte massiv ◦ Beschichtung möglich |

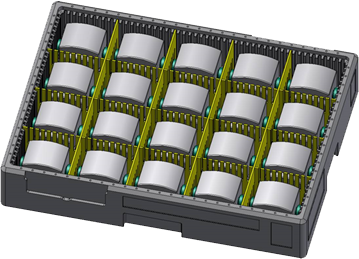

Anwendungsbeispiel:
Gefacheaufbau für Komponenten einer Heizungspumpe
